控制电缆型号字母说明

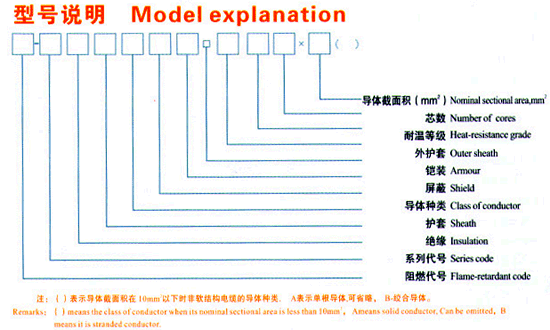

一，型号中各代号表示说明
项目 | 代号 | 名称 |
系列 | K | 控制电缆 |
Y | 聚乙烯 | |
V/VD | 聚氯乙烯／低烟低卤阻燃聚氯乙烯 | |
绝缘 | YJ | 交联聚乙烯 |
E | 低烟无卤阻燃聚烃烯 | |
Y | 聚乙烯 | |
护套 | V/VD | 聚氯乙烯/低烟低卤阻燃聚氯乙烯PVC/low |
E | 低烟无卤阻燃聚烯烃 | |
导体种类 | R | 多股软导体 |
屏蔽 | 省略 | 无屏蔽 |
P | 铜丝编织 | |
P1 | 镀锡铜丝编织 | |
P2 | 铜带绕包 | |
P3 | 铝塑复合带绕包 | |
省略 | 无铠装 | |
铠装 | 2 | 双钢带铠装 |
2 | 聚氯乙烯 | |
外护套 | 3 | 聚乙烯 |
E | 低烟无卤阻燃聚烯烃 | |
耐温等级 | 省略 | 对子聚乙烯，70℃级聚乙烯或低烟无卤阻燃聚乙烯绝缘电缆指70℃级； 对于交联聚乙烯绝缘电缆指90℃级 |
阻燃特性 | 90 | 导体量高允许长期工作温度为90℃ |
105 | 导体***高允许长期工作温度为105℃ | |
省略 | 无要求 | |
ZR | 成束阻燃 |
二，表示方法举例
塑料绝缘和护套控制电缆由型号、芯数及导体的标称截面表示。
同一品种采用规定的不同导体结构时，较软导体（B）表示，在规格后表明。举例如下：
1、聚氯乙烯绝缘聚氯乙烯护套控制电缆，16芯，导体标称截面为2.5mm2，105℃，表示为：较硬导体结构：KVV-105 16×2.5 较软导体结构：KVV-105 16×2.5（B）
2、交联聚乙烯绝缘聚氯乙烯护套双钢带铠装阻燃型控制电缆，12芯，导体标称截面为4mm2,表示为：
ZR-KYJV22 12×4
