- 商品名称：ZHFF-PUR特种综合电缆
- 添加时间：2024-07-15 10:24:58
- 电 话：0550-7039257
邮 箱：1021757830@qq.com
介绍：

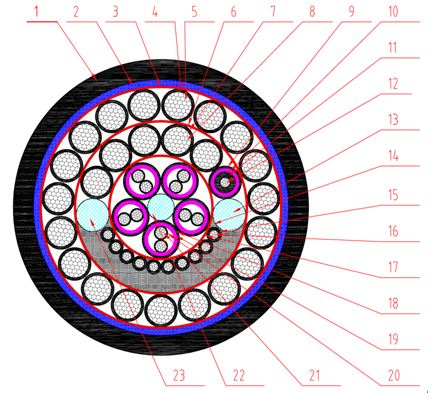

ZHFF-PUR特种综合电缆
技术参数设计如下表所示
| 序号 | 参数名称 | 技术参数设计及验收参考值 | 备注 | ||
| 1 | 电缆类别 | 综合电缆 | |||
| 2 | 电缆应用范围 | 拖链系统及移动场合 | |||
| 3 | 线芯线径设计 | 24×1.5 + 10×0.5 + 5×2×0.25 + SFF75-2-1 | |||
| 4 | 线芯导体材质 | 镀锡铜丝 | |||
| 5 | 四种线芯导体结构及绞合外径 | 导体构成 | 绞合外径 | ||
| 1.5 mm2：85/0.15±0.004mm | 1.6mm | ||||
| 0.5 mm2：33/0.14±0.004mm | 0.93mm | ||||
| 0.25 mm2：16/0.14±0.004mm | 0.65mm | ||||
| SFF：7/0.12±0.003mm | 0.36 mm | ||||
| 6 | 导体绝缘层的平均厚度***薄点绝缘外径 | 平均厚度 | ***薄点 | 绝缘外径 | |
| 1.5 mm2：0.7mm | 0.53mm | 3.0±0.1mm | |||
| 0.5 mm2：0.53mm | 0.38mm | 2.0±0.1mm | |||
| 0.25 mm2：0.42mm | 0.28mm | 1.5±0.1mm | |||
| SYV：0.57mm | 0.51mm | 1.5±0.1mm | |||
| 7 | 导体绝缘层材质 | JPTE，具体以样品为准 | |||
| 8 | 绝缘层颜色 | 相同线径的线芯须***用不同颜色加以区分,具体颜色不限 | |||
| 9 | 同轴屏蔽网规格 | 镀银丝编织屏蔽，屏蔽密度≥100％，屏蔽后挤包透明PVC内护套，外径2.8±0.2mm | |||
| 10 | 5×2×0.25屏蔽网规格 | 每组分别镀锡丝缠绕屏蔽屏蔽密度≥100％，屏蔽后绕包无纺布 | |||
| 11 | 外护套规格 | 材质及颜色 | 雾面PUR，黑色 | ||
| 平均厚度及***薄点 | 2.0mm，1.6mm | ||||
| 成品外径 | 控制在20±0.2mm以内 | ||||
| 12 | 标识丝印 | 公司logo或公司全称 | |||
| 13 | 20℃时导体***直流电阻（Ω/KM） | 1.5 mm2：13.3Ω | |||
| 0.5 mm2：40.1Ω | |||||
| 0.25 mm2：71.6Ω | |||||
| 14 | ***小弯曲半径 | 符合GB9330-88《塑料绝缘控制电缆》规定的技术要求 | |||
| 15 | 额定耐压 | 导体与绝缘屏蔽层之间耐压：300V | |||
| 导体与导体之间耐压：300V | |||||
| 16 | 额定耐温 | 非弯曲时允许安装温度范围：-40℃ ～ +200℃ | |||
| 弯曲时允许安装温度范围：-30℃ ～ +200℃ | |||||
| 所有绝缘层在200℃温度下烘烤时不收缩不变形 | |||||
| 17 | 抗拉强度设计 | 抗拉强度：≥8000N | |||
| 采用单根250N的凯夫拉，共计32根，进行网状编织，凯夫拉编制前进行胶浸处理 | |||||
| 18 | 使用寿命 | ≥5000000耐磨次数 | |||
| 19 | 紧实度要求 | 线芯和外护套之间不能有空隙，务必紧实；50cm情况下测试，单根线芯拉动时不能与其它线芯之间产生相对位移 | |||
| 20 | 外护套封装要求 | 封装后的外护套表面务必均匀、平整、光滑，不能凹凸不平 | |||
| 21 | 数量及规格 | 单根长度不低于200m，中间不能有断头，以木质卷盘形式交货；试验合格确定总数量；试验段长度200m。 | |||
| 22 | 验收标准 | 以上技术参数在验收时的允许误差：≤1% | |||
